HBC電動執行器系列

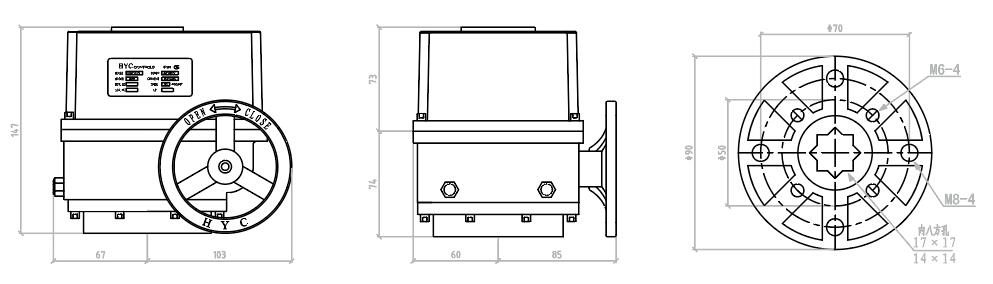

性能參數及外型尺寸
| HBC-007 | HBC-010 | HBC-015 |
輸出扭矩 | 18N/M | 100N/M | 150N/M |
電機功率 | 20W | 20W | 20W |
開啟時間 90° | 25s-90-90° | 35S-90° | 48s-90° |
回轉角度 | 0-270° | 0-270° | 0-270° |
安裝尺寸 | IS005211 F05-07 八角內孔輸 14X14 17X17 | ||
箱體材質 | 鋁合金壓鑄 | ||
重量 | 3.8KG | ||
防護等級 | IP67 | ||
環境溫度 | -20°C~+55°C | ||
電源 | AC:110V、AC:220V | ||
標準配置 | 開關量程，無源信號，加熱、熱風循環、自動溫控。 | ||
HBC執行器閥門選配表
執行器型號 | 輸出力矩 | 開啟時間 90° | 軟密封蝶閥 | 硬密封蝶閥 | 球閥 | UPVC 球閥 | 通風碟閥 |
HBC-007 | 70N/M | 25s-90° | DN50-80 | DN40 | DN40 | DN50-65 | DN80-100 |
HBC-010 | 100N/M | 35s-90° | DN80-100 | DN50 | DN50 | DN65-80 | DN100-200 |
HBC-015 | 150N/M | 48s-90° | DN100-125 | DN65 | DN65 | DN80-100 | DN200-250 |
因閥門種類繁多，各生產廠家生產的閥門扭矩都不一致，不同的使用環境。因此，建議在選擇電動執行器型號時，應當根據閥門的實際扭矩加30%~50%作為閥門的工作扭矩。
系列

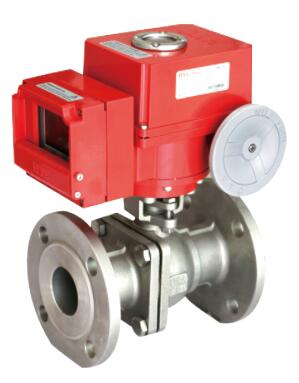

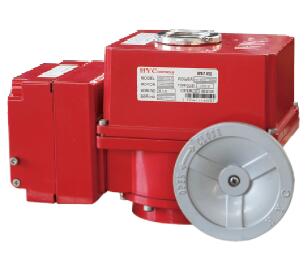

HBC系列電動執行器是新型設計的，精小型專用于球閥、蝶閥的電動執行器
小、輕、精、大扭矩是此電動執行器的特點，并有多項選項，能滿足客戶的工作需求
技術含量高，品質優越，性能可靠穩定
特點
優質鋁合金外殼
內外表面進行了陽極氧化處理，外表面進行了環氧樹脂、粉末涂層處理，防腐性能好
輸出扭矩：70-150NM
電機可反轉，扭矩大，電流低
防護性能：IP67
標準結構
帶手輪結構
安裝符合國際標準ISO5211（F05/F07）
標準產品為4個限位開關，2個標準開關，2個附加限位開關（干觸點）
智能溫控系統
熱風循環系統
防脫螺栓
標準顏色：綠色、紅色或藍色
電位計
高精度的齒輪直接與主軸結合，連接指示閥位
比例控制器
由電子遠程位置調節器組成
-輸入信號：4~20mA，或0~10DVC
-輸出信號：4~20mA，或0~10DVC
-可調節范圍：零8mA,開16mA
-位置回轉精度：0.5~1.5%（取決于安裝情況）
AC/DC24V控制器
-AC/DC電功率輸入（2-wire) only by user:
-內設控制功能
