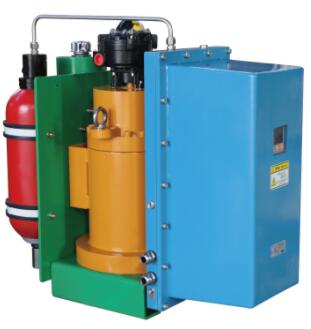

電液執行機構
緊湊型電液動裝置
無液壓管路設計實現高效和可靠的操作
液壓型﹙蓄能器﹚ ESD失效復位保護
PST功能防止閥門長時間不動作的卡澀
快開或快關
安全功能完善，故障或失電時可以自動使閥門開啟，保位或關閉。
可匹配不同的液壓驅動裝置及電氣控制系統
手動液壓操作
防爆等級EXⅡBT6

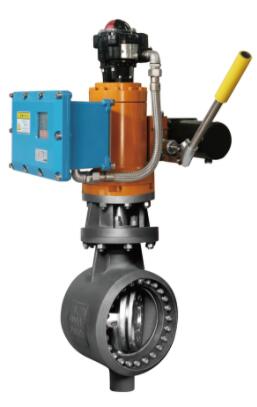

AT10電液執行器/角行程
技術性能
（AT10）扭矩范圍200Nm-250000Nm
智能化的電子控制單元
集成型的液壓控制系統
開關型、智能調節型
智能無級調速
配備機械定位指示器
就地或者遠程控制模式
緊急情況下可使用手泵
低功率（0.3KW,1.5KW）
一體化液壓泵
最大18Mpa操作壓力
定位精度：2％
信號：4-20mA、DC;0-10V
90°開啟時間3-300s
轉動角度；0-90°（特殊定制）
工作方式；液壓回程（雙作用）
操作狀態可視化的LED屏幕
220-380VAC（可選）
IP66防護，（EexdllBT4防爆等級）
工作環境：-20℃~55℃
型號說明
型號 | 扭矩N/M | 模式 | 驅動器防護等級 | 防爆型 | |
開關型 | 智能型 | ||||
AT10-01 | 200 | O | T | IP68 | EX |
AT10-02 | 400 | O | T | IP68 | EX |
AT10-03 | 900 | O | T | IP68 | EX |
AT10-04 | 1800 | O | T | IP68 | EX |
AT10-05 | 3800 | O | T | IP68 | EX |
AT10-06 | 5200 | O | T | IP68 | EX |
AT10-07 | 8000 | O | T | IP68 | EX |
AT10-08 | 12000 | O | T | IP68 | EX |
AT10-09 | 16000 | O | T | IP68 | EX |
AT10-10 | 27000 | O | T | IP68 | EX |
AT10-11 | 33000 | O | T | IP68 | EX |
備注:1) 如果有行程時間要求，請聯系HYC
2) 更大扭矩請聯系HYC，200N/M-250000N/M
3) 單作用工作方式對應的扭矩和推力是雙作用的一半，選型指南 (AT10適用于角行程，AT11適用于直行程)
4) 法蘭S-ISO 5211標準安裝

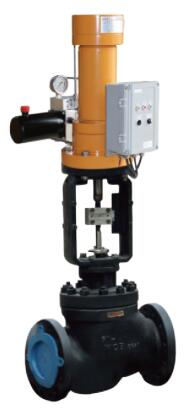

AT11電液執行器/直行程
技術性能
推力范圍9600N-550,000N
智能化的電子控制單元
集成型的液壓控制系統
開關型、智能調節型
智能無級調速
雙作用油缸
行程15-1000mm（其他行程特殊定制）
行程時間3-300s
配備機械定位或時間定位
工作方式；開關型，智能調節型
就地或者遠程控制模式
緊急情況下可使用手泵
低功率（0.3-1.5KW）
一體化液壓泵
最大18Mpa操作壓力
定位精度：2％
信號：4-20mA、DC;0-10V
操作狀態可視化的LED屏幕
220-380VAC（可選）
IP66防護，（EexdllBT4防爆等級）
工作環境：-20℃~55℃
型號說明
型號 | 推力/KN | 模式 | 驅動器防護等級 | 防爆型 | |
開關型 | 智能型 | ||||
AT11-01 | 18 | O | T | IP68 | EX |
AT11-02 | 30 | O | T | IP68 | EX |
AT11-03 | 48 | O | T | IP68 | EX |
AT11-04 | 80 | O | T | IP68 | EX |
AT11-05 | 120 | O | T | IP68 | EX |
AT11-06 | 180 | O | T | IP68 | EX |
AT11-07 | 400 | O | T | IP68 | EX |
備注:1)如果有行程時間要求，請聯系HYC
2) 如果有特殊的扭矩/推力要求，請聯系HYC
3) 單作用工作方式對應的扭矩和推力是雙作用的一半
選型指南(AT10適用于角行程，AT11適用于直行程)
